Функциональные возможностиAVS линейка Search/Techcard

Полный комплект конструкторской документации

Система AVS обеспечивает формирование текстовых конструкторских документов в соответствии с  ГОСТ 2.113-75 и ГОСТ 2.106-96.

В комплект формируемых документов, входят:

• Единичная спецификация.

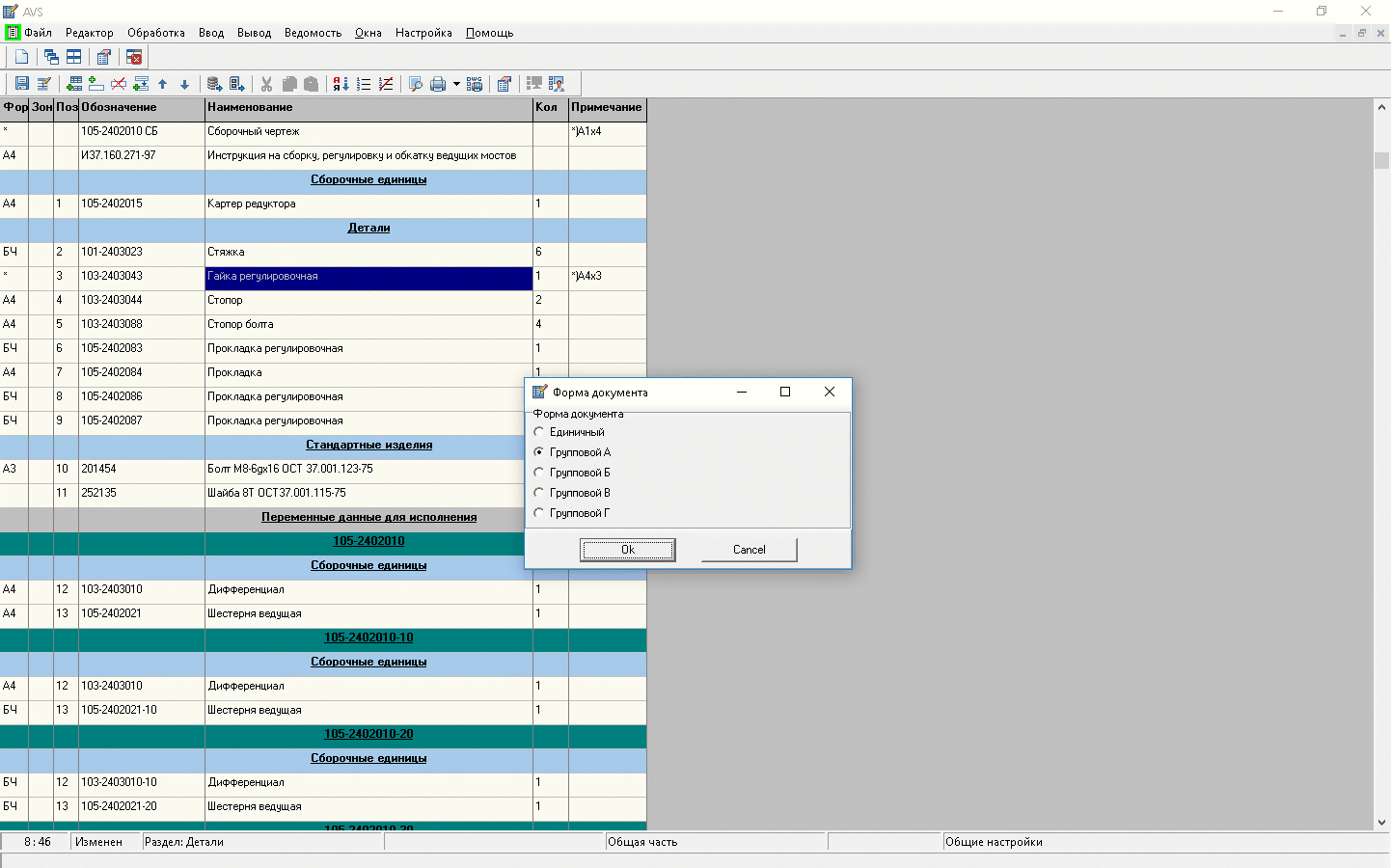

• Групповая спецификация формы А, Б, В и Г.
• "Зеркальная" спецификация.
• Судостроительная спецификация.
• Перечень элементов.
• Ведомость покупных изделий.
• Ведомость спецификаций.
• Развернутая (общая) спецификация.
• Ведомость состава изделия.
• Другие конструкторские текстовые документы, разбитые на графы.

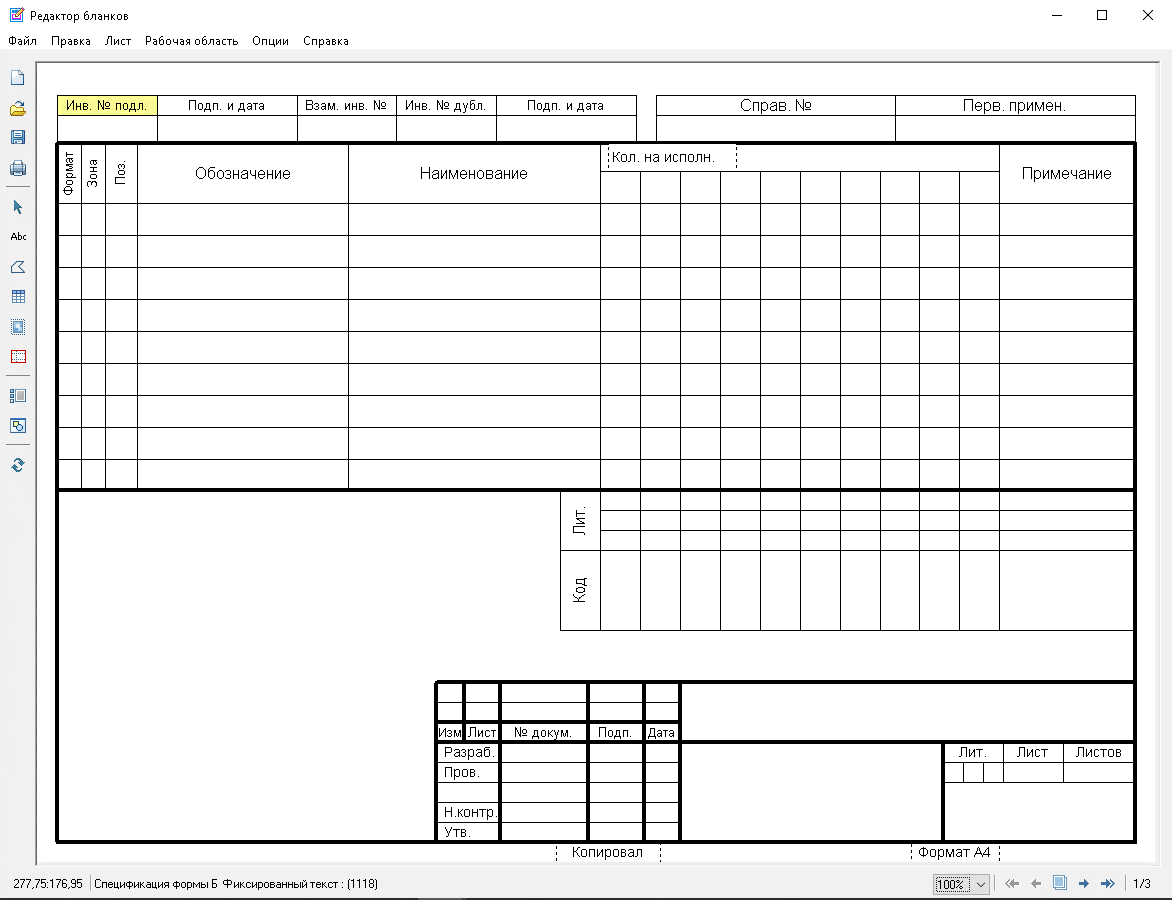

Редактор бланков

Встроенный редактор бланков позволяет пользователям создавать бланки той формы, которая принята на предприятии или в отрасли.

Удобное редактирование

IPS AVS позволяет:

• быстро редактировать документы: копировать, перемещать, изменять, удалять записи;
• производить автоматическое присвоение позиций;

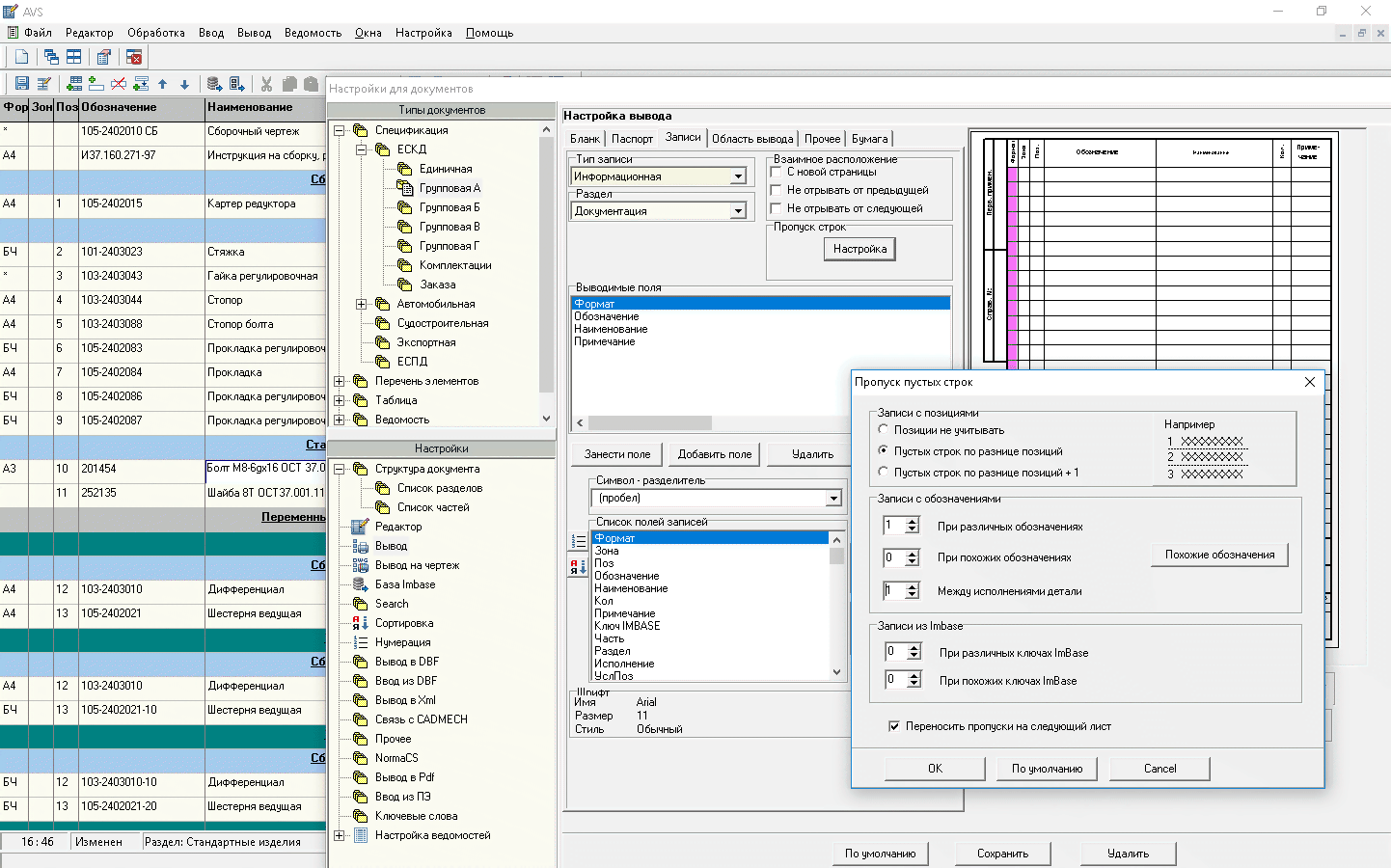

• настраивать необходимый пропуск (резервирование) строк и позиций по правилам, установленным на предприятии;
• изменять номера позиций и добавлять дополнительные строки в ручном режиме по каждому документу отдельно;
• вводить новые поля для хранения пользовательской информации.

Защита от ошибок

• Контроль правильности составления документов.
• Автоматическая сортировка документов.
• Формирование документов по заданным условиям.
• Автоматическая связь между сборочным чертежом и спецификацией. При конструировании - данные автоматически заносятся в спецификацию, а после разработки спецификации - позиции автоматически переносятся на чертеж.
• Связь с обширной справочной базой данных IMBase.

Автоматические расчеты

AVS позволяет:

• автоматически подсчитывать массу, как по каждой записи, так и для всего документа, причем раздельно по исполнениям;
• автоматически подсчитывать массу бесчертежных деталей, исходя из материала и размеров.

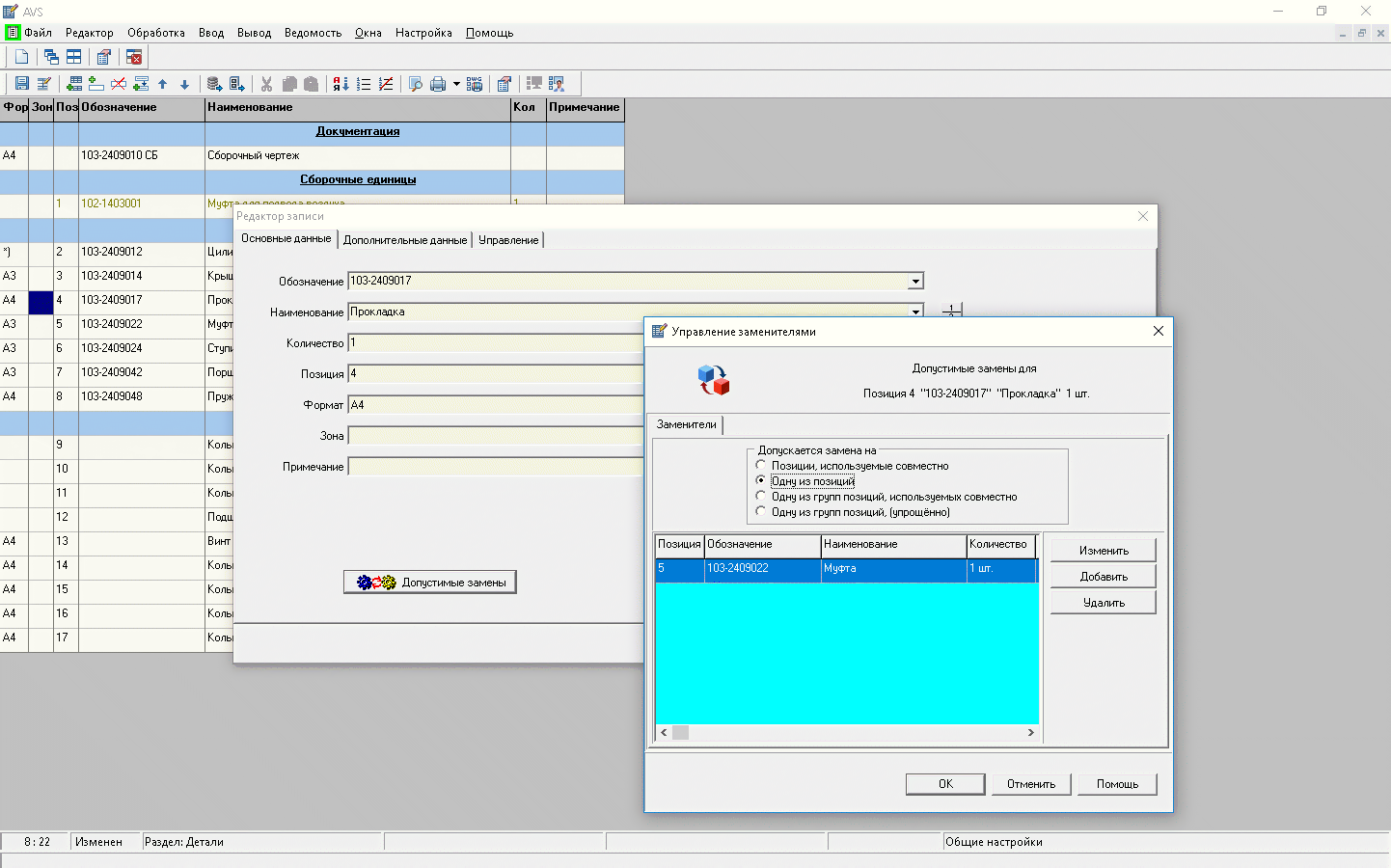

Допустимые замены

IPS AVS обеспечивает поддержку допустимых замен во всех формах конструкторских спецификаций, что позволяет конструктору при составлении спецификации на сборочную единицу использовать заменители для некоторых позиций, в результате чего не нарушается взаимозаменяемость, технические характеристики и эксплуатационные качества изделия. В групповых спецификациях допустимые замены указываются для каждого исполнения изделия.

Многообразие способов заполнения

Для заполнения спецификации предусмотрены различные способы и их комбинации:

• Диалоговый режим. Простой и удобный интерфейс позволяет пользователю создавать записи спецификации в том виде и по тем стандартам, которые приняты на предприятии.

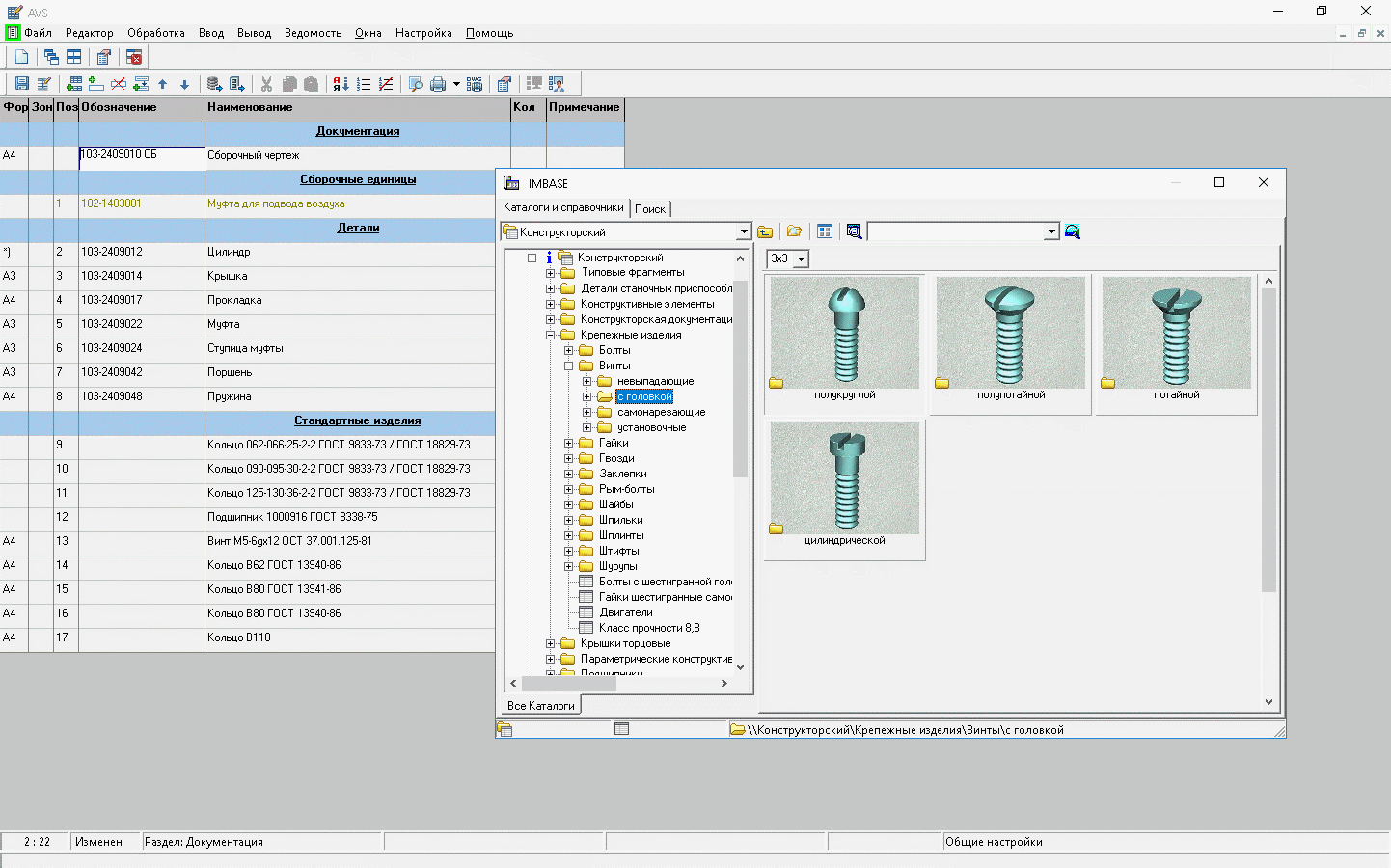

• Ввод данных из справочно-информационной базы IMBase.
• Ввод данных из системы Search.
• Передача данных из 3D-моделей и сборочных чертежей, разработанных в системах Cadmech.
• Обновление данных из 3D-моделей и чертежей в автоматическом или диалоговом режиме.
• Ввод данных из файла формата XML.
• Ввод данных из файла формата DBF.
• Ввод данных из текстового файла.

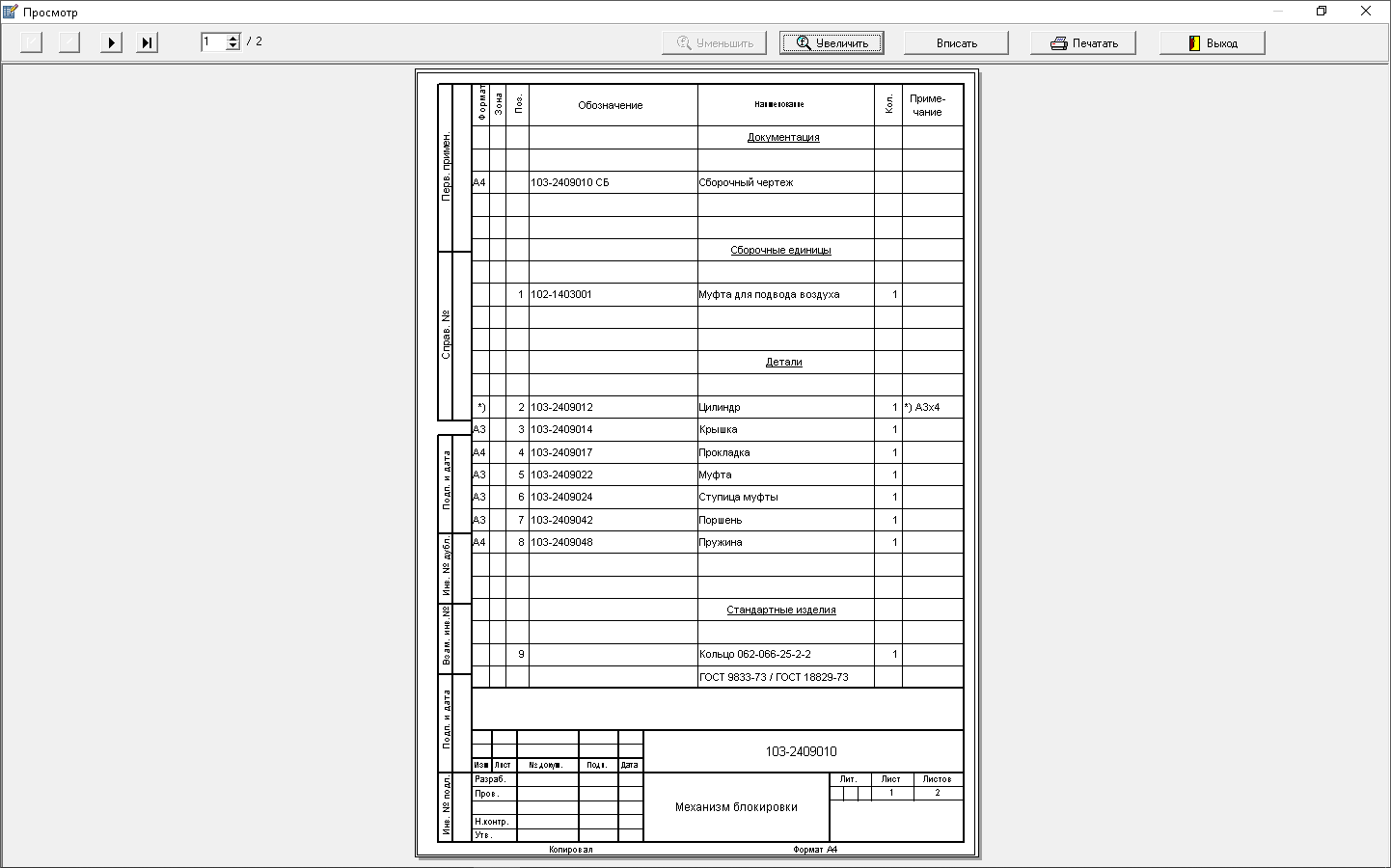

Вывод документов

Вывод документов производится:

• на принтер;
• в файл формата PDF (через виртуальный принтер);
• на чертеж (в формате DWG через систему Cadmech) на бланках или в виде таблицы;
• в файлы формата DBF, EMF, WMF, BMP, XML.
