Функциональные возможностиCadmech КОМПАС-График

Ускорение проектирования

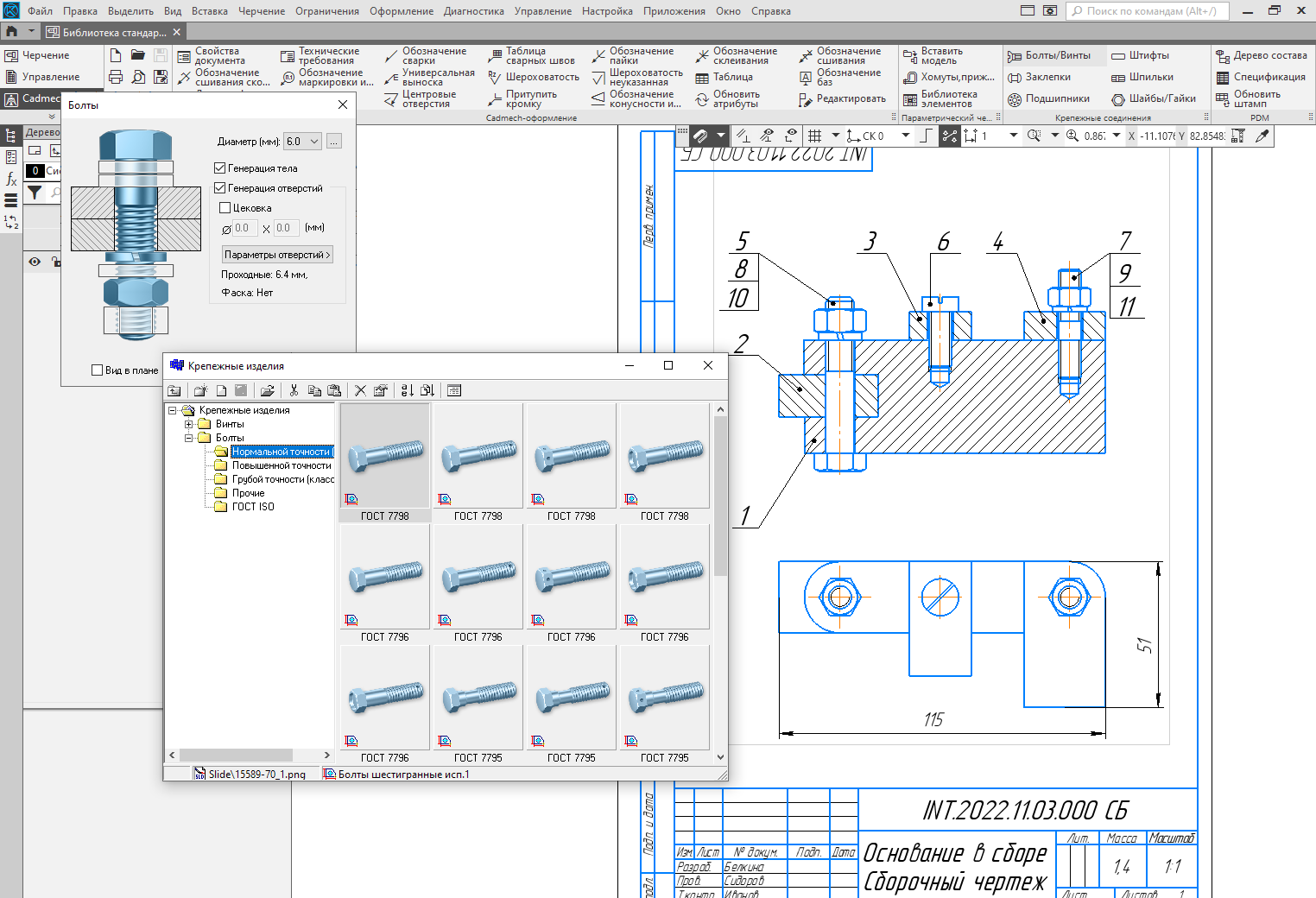

• Интеллектуальная технология вставки стандартных элементов и деталей с возможностью выбора типоразмеров из справочно-информационной базы.
• Комплексное редактирование элементов соединений (винтовые, болтовые, штифтовые...) путем задания новых параметров крепежного элемента. При этом автоматически изменяются все связанные элементы соединения (гайки, шайбы, отверстия...), а также информация для спецификации.
• Каждый элемент, отрисованный средствами Cadmech КОМПАС-График, может быть отредактирован на любом этапе проектирования.
• Отрисовка различных таблиц, в том числе и с помощью ранее созданных шаблонов, а также таблиц расчетных комплексов.

Библиотека стандартных и прочих изделий

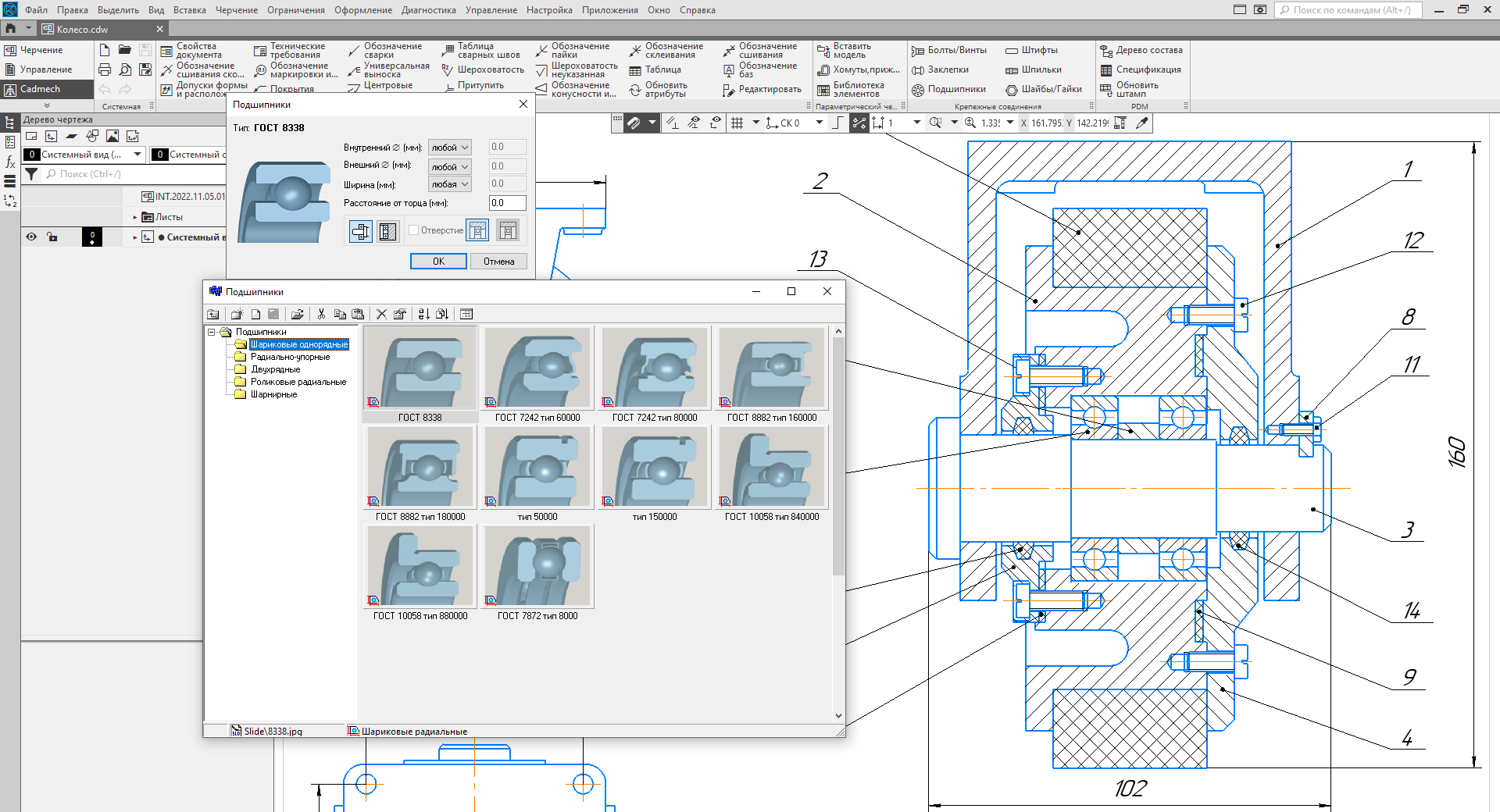

• Стандартные крепежные изделия (винты, болты, шурупы, штифты, гайки, подшипники, заклепки и др.).
• Стандартные элементы и элементы станочных приспособлений (осей, рукояток, крышек и пр.).
• Элементы крепления кабелей и трубопроводов.

Конструкторские расчеты

Cadmech КОМПАС-График содержит в своем составе расчетный центр, который позволяет производить инженерные расчеты крепежных соединений. По введенным исходным данным система автоматически определит класс прочности крепежных деталей, рассчитает диаметр метрической резьбы при известных классах прочности и приведет найденное значение к стандартному.

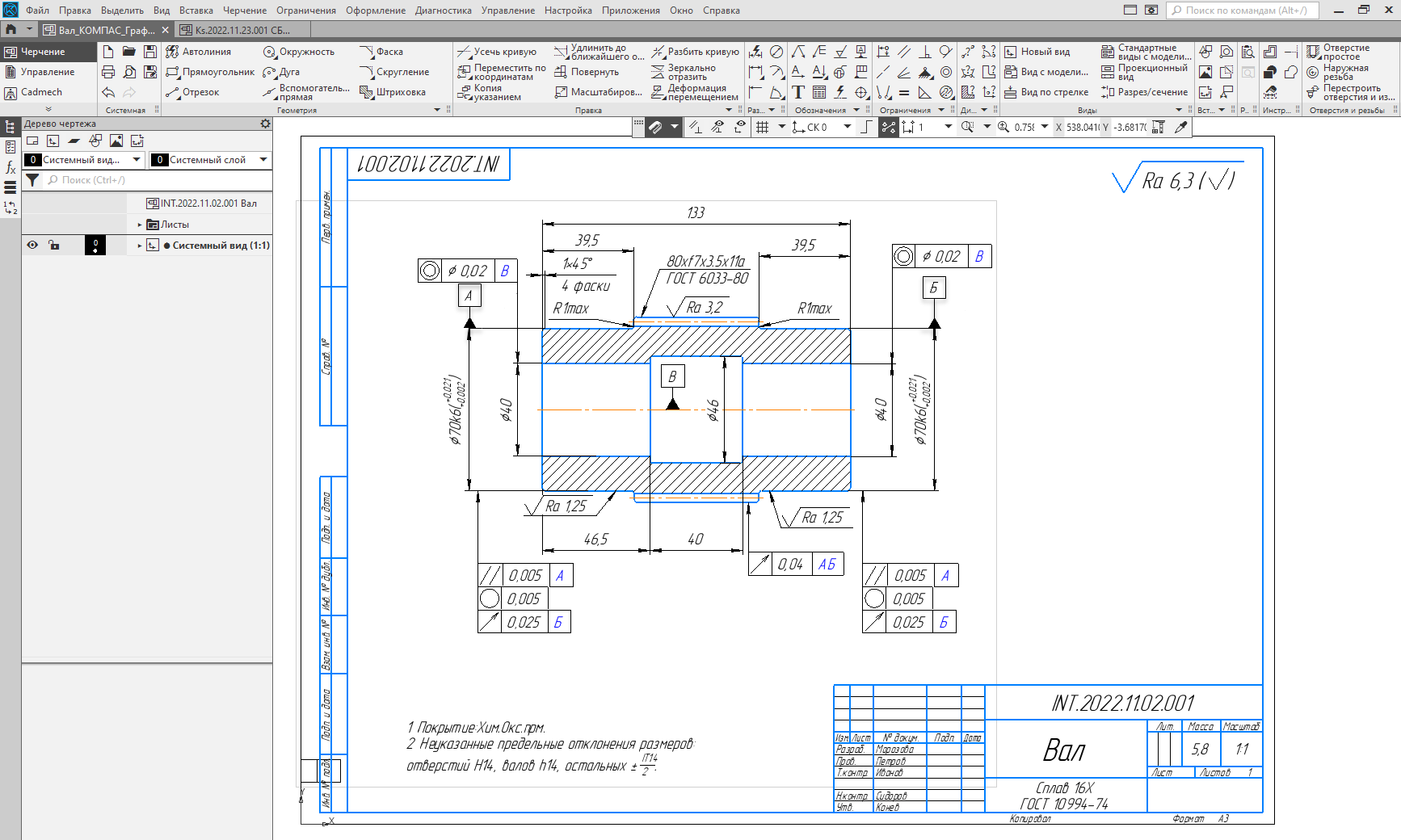

Оформление чертежей по ЕСКД

Cadmech КОМПАС-График позволяет оформлять чертежи в соответствии с требованиями ЕСКД. К возможностям системы относится:

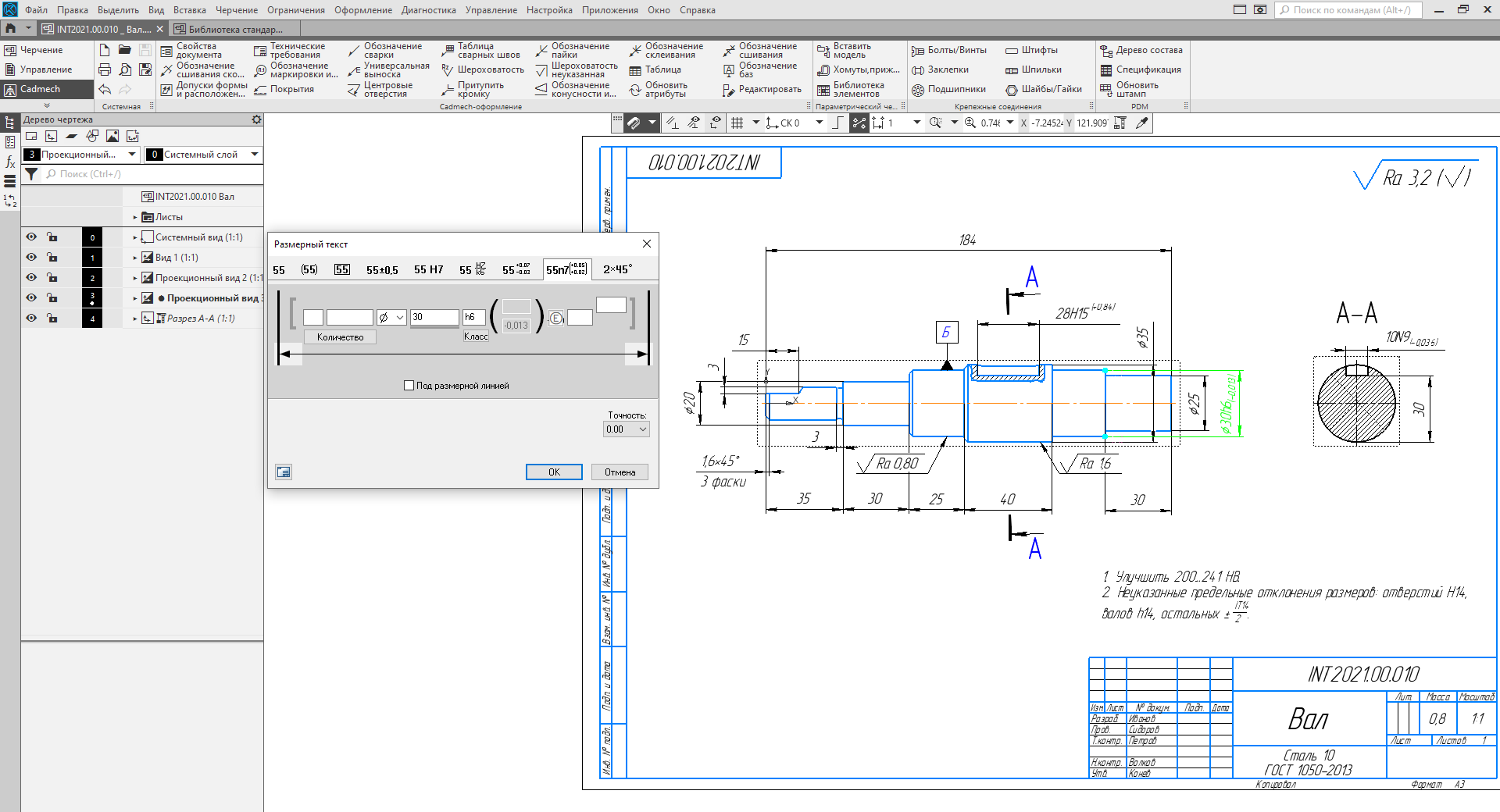

• Различные формы записи размерного текста (в прямоугольнике, подчеркнутый размер, размер с пояснением под размерной линией, с возможностью вставки спецсимволов, с допусками и посадками).
• Генерация на чертеже технических характеристик и технических требований с выбором пунктов из библиотек типовых технических требований. Возможность вставки в текст ТТ значков диаметра, шероховатости, допуска формы, дробей, верхнего и нижнего индексов и пр.
• Простановка символов шероховатости, допусков формы и расположения поверхностей.
• Возможность определения формы записи допусков для указания предельных отклонений. Все типы допусков рассчитываются системой автоматически в соответствии с выбранным квалитетом и номиналов размера.
• Генерация обозначений неразъемных соединений.
• Нанесение обозначений маркировки и клеймения, покрытий, конусностей и уклонов.

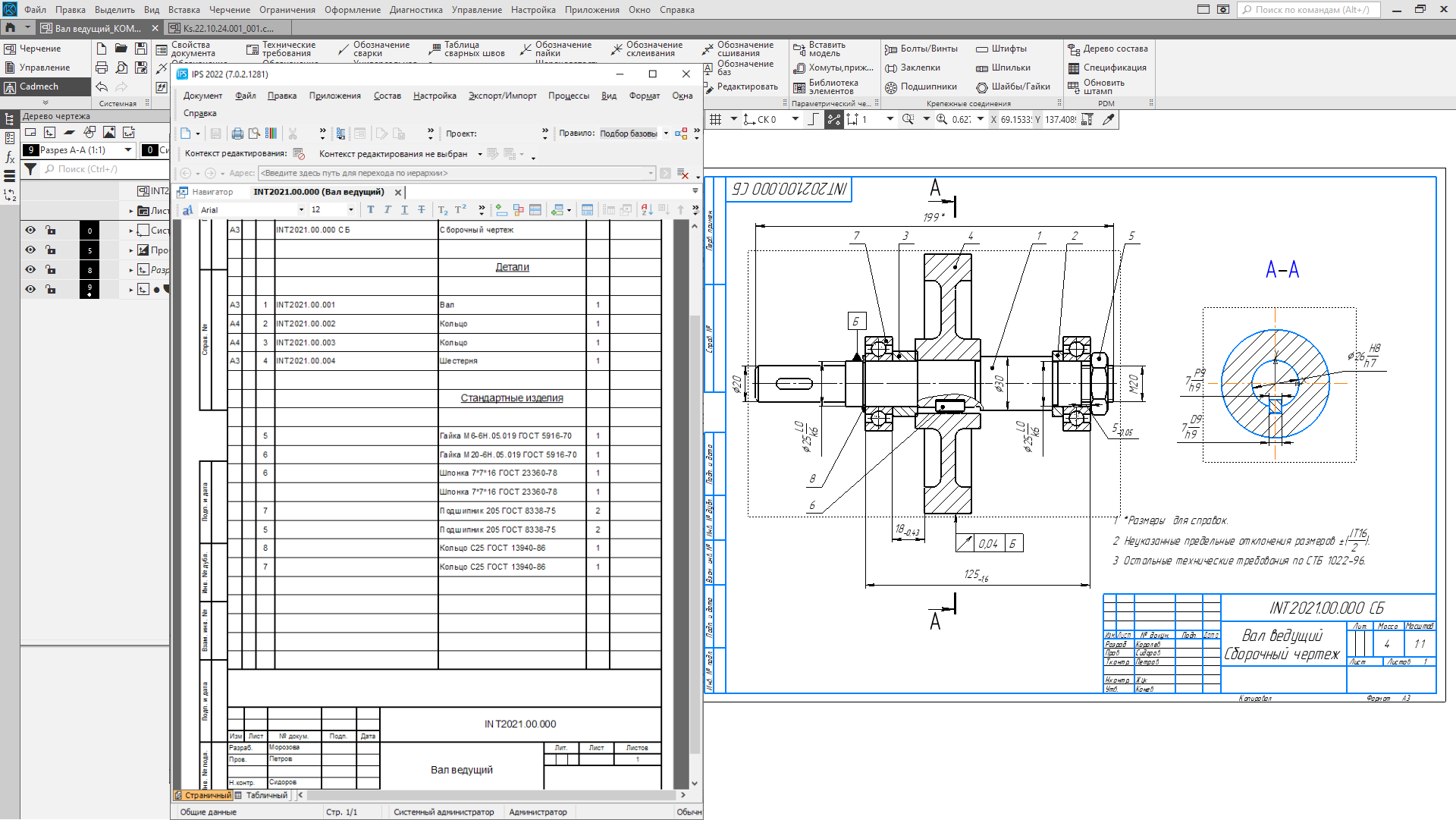

Спецификации

• Автоматическое занесение и обработка информации для выпуска спецификации в процессе формирования сборочного чертежа изделия.
• Автоматическая генерация позиций элементов на сборочном чертеже в соответствии со спецификацией.
• Генерация полок спецификации (в том числе и многополочных).

Справочно-информационная база данных

Неотъемлемой частью Cadmech КОМПАС-График является справочно-информационная база данных IPS IMBase, содержащая более 3000 ГОСТов.

IPS IMBase обеспечивает:

• широкий спектр возможностей для ведения и редактирования баз данных Cadmech КОМПАС-График;
• передачу данных об элементах в систему Cadmech КОМПАС-График при генерации изображения стандартных элементов;
• работу в локальной сети с большим количеством пользователей;
• санкционированный доступ к редактированию базы через систему паролей;
• просмотр графических иллюстраций к соответствующим базам элементов, выполненных в формате SLD, DWG, JPG, BMP, ICO;
• ограничение применяемости изделий в соответствии со стандартами предприятий.

Стандартное информационное обеспечение Cadmech КОМПАС-График включает:

• базы данных со стандартными параметрами и типоразмерами крепежных изделий, подшипников качения, материалов, комплектующих и т.д.;
• данные о размерах различных типов отверстий и пазов под крепежные изделия;
• каталог типовых технических требований.
